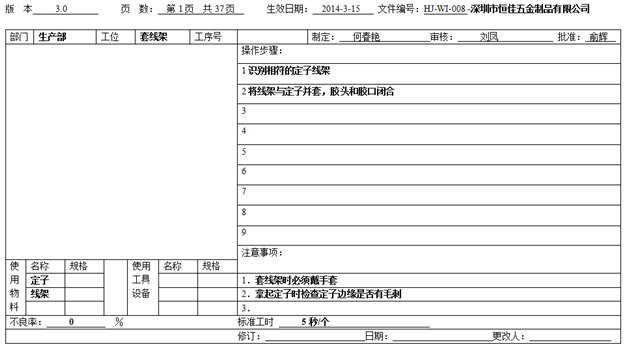

风扇作业流程指导 (1)
操作步骤：1识别相符的定子线架,2将线架与定子并套，胶头和胶口闭合。
注意事项：1．套线架时必须戴手套,2．拿起定子时检查定子边缘是否有毛刺。

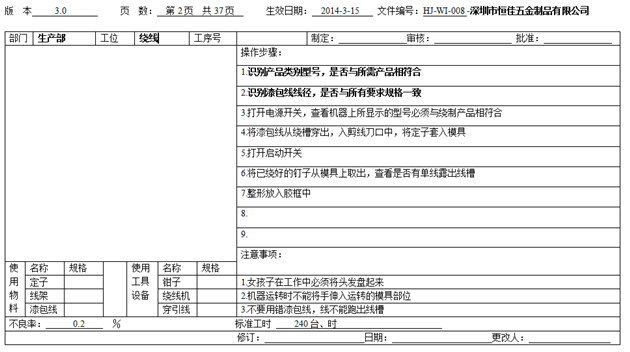

风扇作业流程指导 (2)
操作步骤：1.识别产品类别型号，是否与所需产品相符合，2.识别漆包线线径，是否与所有要求规格一致，3.打开电源开关，查看机器上所显示的型号必须与绕制产品相符合，4.将漆包线从绕槽穿出，入剪线刀口中，将定子套入模具，5.打开启动开关，6.将已绕好的钉子从模具上取出，查看是否有单线露出线槽，7.整形放入胶框中。
注意事项：1.女孩子在工作中必须将头发盘起来，2.机器运转时不能将手伸入运转的模具部位，3.不要用错漆包线，线不能跑出线槽。

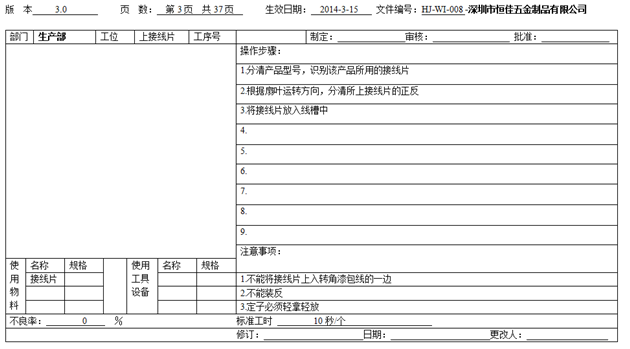

风扇作业流程指导 (3)
操作步骤：1.分清产品型号，识别该产品所用的接线片，2.根据扇叶运转方向，分清所上接线片的正反，3.将接线片放入线槽中。
注意事项：1.不能将接线片上入转角漆包线的一边，2.不能装反，3.定子必须轻拿轻放。

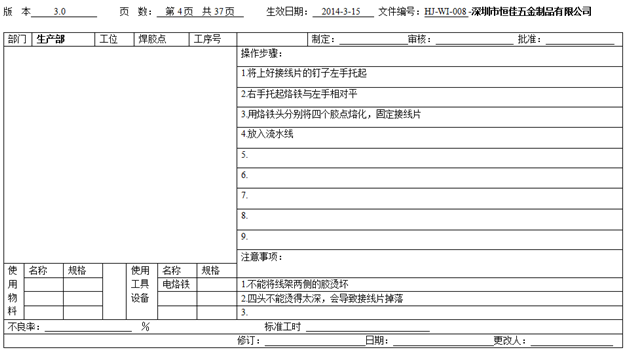

风扇作业流程指导 (4)
操作步骤：1.将上好接线片的钉子左手托起，2.右手托起烙铁与左手相对平，3.用烙铁头分别将四个胶点熔化，固定接线片，4.放入流水线。
注意事项：1.不能将线架两侧的胶烫坏，2.四头不能烫得太深，会导致接线片掉落。

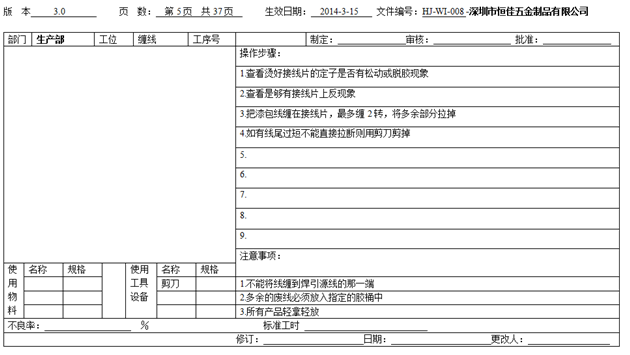

风扇作业流程指导 (5)
操作步骤：1.查看烫好接线片的定子是否有松动或脱胶现象，2.查看是够有接线片上反现象，3.把漆包线缠在接线片，最多缠2转，将多余部分拉掉，4.如有线尾过短不能直接拉断则用剪刀剪掉。
注意事项：1.不能将线缠到焊引源线的那一端，2.多余的废线必须放入指定的胶桶中，3.所有产品轻拿轻放。

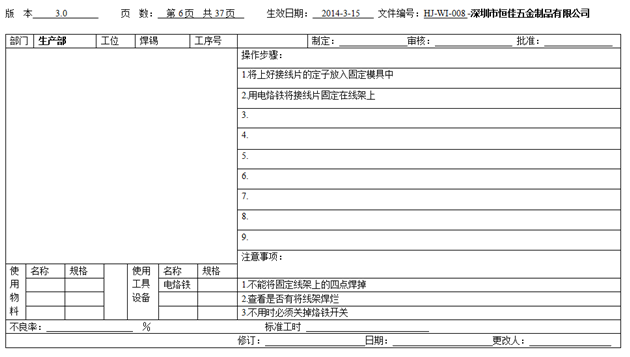

风扇作业流程指导 (6)
操作步骤：1.将上好接线片的定子放入固定模具中,2.用电烙铁将接线片固定在线架上.
注意事项：1.不能将固定线架上的四点焊掉2.查看是否有将线架焊烂,3.不用时必须关掉烙铁开关.

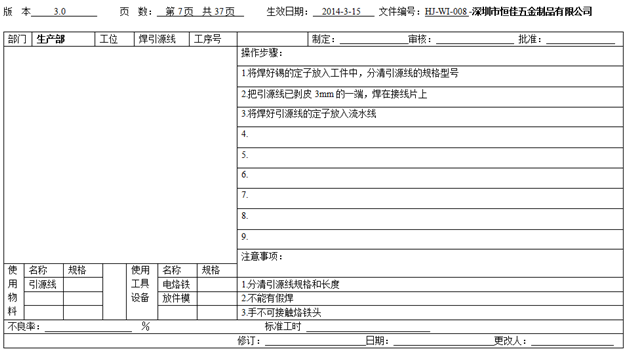

风扇作业流程指导 (7)
操作步骤：1.将焊好锡的定子放入工件中，分清引源线的规格型号2.把引源线已剥皮3mm的一端，焊在接线片上3.将焊好引源线的定子放入流水线.
注意事项：1.分清引源线规格和长度,2.不能有假焊,3.手不可接触烙铁头.

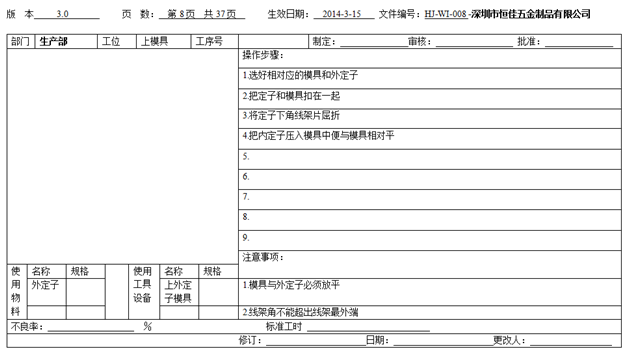

风扇作业流程指导 (8)
操作步骤：1.选好相对应的模具和外定子,2.把定子和模具扣在一起,3.将定子下角线架片屈折,4.把内定子压入模具中便与模具相对平.
注意事项：1.模具与外定子必须放平,2.线架角不能超出线架最外端.

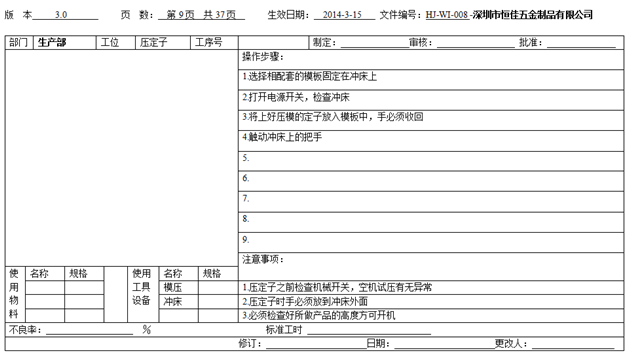

风扇作业流程指导 (9)
操作步骤：1.选择相配套的模板固定在冲床上,2.打开电源开关，检查冲床,3.将上好压模的定子放入模板中，手必须收回,4.触动冲床上的把手.
注意事项：1.压定子之前检查机械开关，空机试压有无异常,2.压定子时手必须放到冲床外面,3.必须检查好所做产品的高度方可开机.

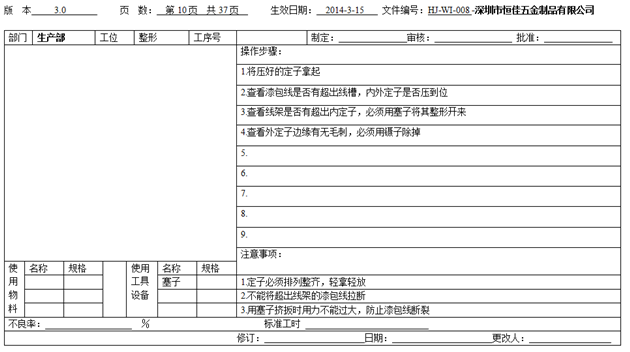

风扇作业流程指导 (10)
操作步骤：1.将压好的定子拿起，2.查看漆包线是否有超出线槽，内外定子是否压到位，3.查看线架是否有超出内定子，必须用塞子将其整形开来，4.查看外定子边缘有无毛刺，必须用镊子除掉。
注意事项：1.定子必须排列整齐，轻拿轻放，2.不能将超出线架的漆包线拉断，3.用塞子挤扳时用力不能过大，防止漆包线断裂。

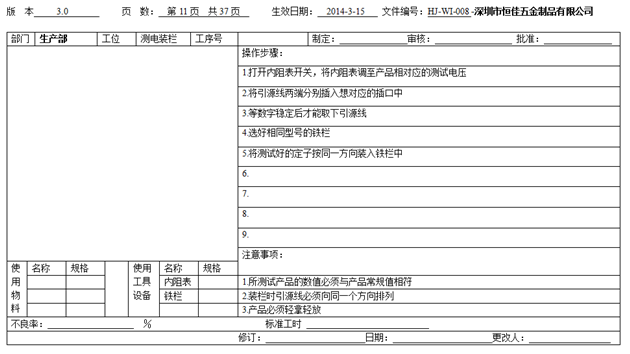

风扇作业流程指导 (11)
操作步骤：1.打开内阻表开关，将内阻表调至产品相对应的测试电压,2.将引源线两端分别插入想对应的插口中,3.等数字稳定后才能取下引源线,4.选好相同型号的铁栏,5.将测试好的定子按同一方向装入铁栏中.
注意事项：1.所测试产品的数值必须与产品常规值相符,2.装栏时引源线必须向同一个方向排列,3.产品必须轻拿轻放.

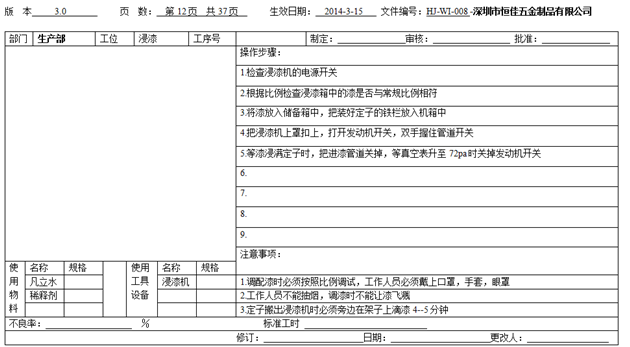

风扇作业流程指导 (12)
操作步骤：1.检查浸漆机的电源开关,2.根据比例检查浸漆箱中的漆是否与常规比例相符,3.将漆放入储备箱中，把装好定子的铁栏放入机箱中,4.把浸漆机上罩扣上，打开发动机开关，双手握住管道开关,5.等漆浸满定子时，把进漆管道关掉，等真空表升至72pa时关掉发动机开关.
注意事项：1.调配漆时必须按照比例调试，工作人员必须戴上口罩，手套，眼罩,2.工作人员不能抽烟，调漆时不能让漆飞溅,3.定子搬出浸漆机时必须旁边在架子上滴漆4--5分钟.

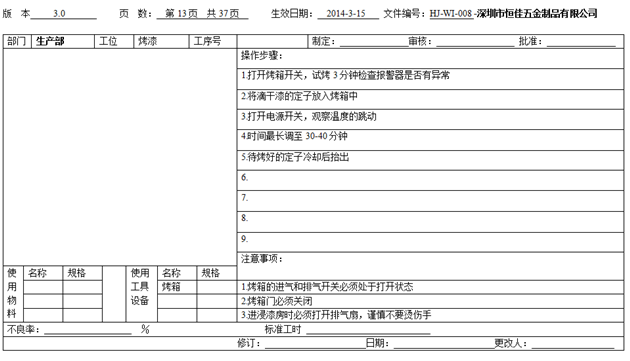

风扇作业流程指导 (13)
操作步骤：1.打开烤箱开关，试烤3分钟检查报警器是否有异常,2.将滴干漆的定子放入烤箱中,3.打开电源开关，观察温度的跳动,4.时间最长调至30-40分钟,5.待烤好的定子冷却后抬出.
注意事项：1.烤箱的进气和排气开关必须处于打开状态,2.烤箱门必须关闭,3.进浸漆房时必须打开排气扇，谨慎不要烫伤手.

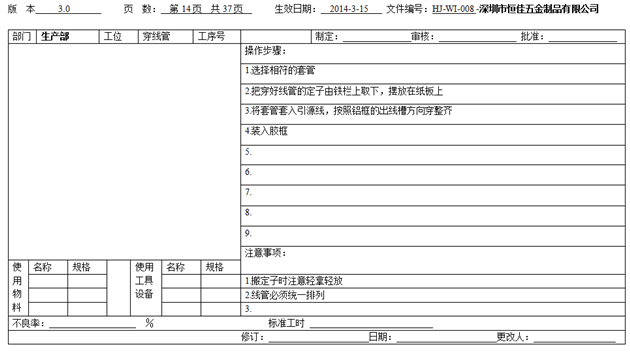

风扇作业流程指导 (14)
操作步骤：1.选择相符的套管,2.把穿好线管的定子由铁栏上取下，摆放在纸板上,3.将套管套入引源线，按照铝框的出线槽方向穿整齐,4.装入胶框.
注意事项：1.搬定子时注意轻拿轻放,2.线管必须统一排列.

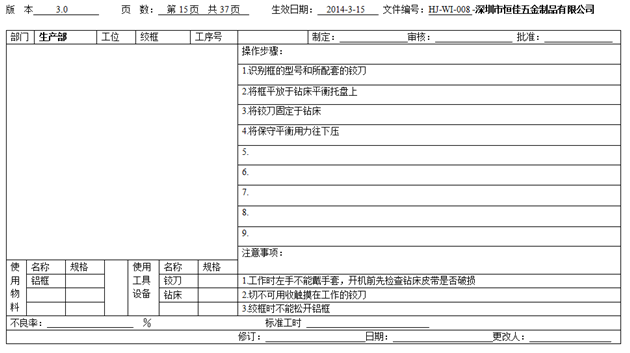

风扇作业流程指导 (15)
操作步骤：1.识别框的型号和所配套的铰刀,2.将框平放于钻床平衡托盘上,3.将铰刀固定于钻床,4.将保守平衡用力往下压.
注意事项：1.工作时左手不能戴手套，开机前先检查钻床皮带是否破损,2.切不可用收触摸在工作的铰刀,3.绞框时不能松开铝框.

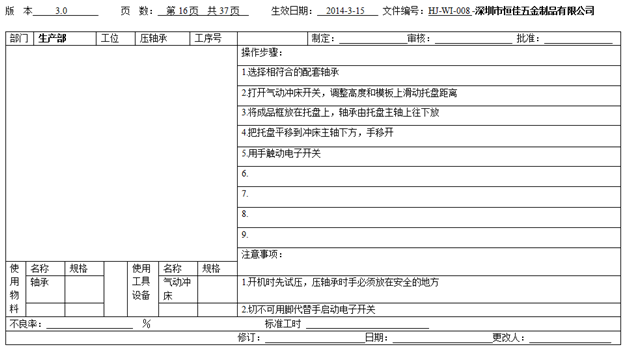

风扇作业流程指导 (16)
操作步骤：1.选择相符合的配套轴承,2.打开气动冲床开关，调整高度和模板上滑动托盘距离,3.将成品框放在托盘上，轴承由托盘主轴上往下放,4.把托盘平移到冲床主轴下方，手移开,5.用手触动电子开关.
注意事项：1.开机时先试压，压轴承时手必须放在安全的地方,2.切不可用脚代替手启动电子开关.

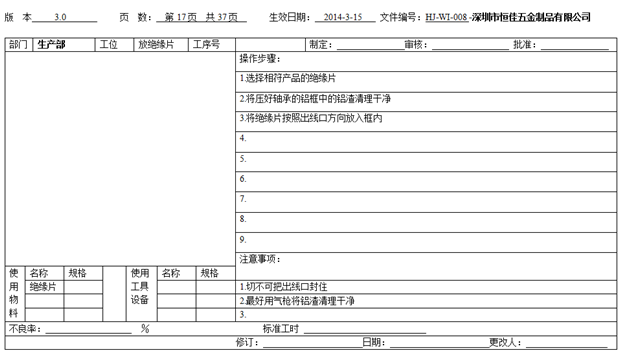

风扇作业流程指导 (17)
操作步骤：1.选择相符产品的绝缘片,2.将压好轴承的铝框中的铝渣清理干净,3.将绝缘片按照出线口方向放入框内.
注意事项：1.切不可把出线口封住,2.最好用气枪将铝渣清理干净.

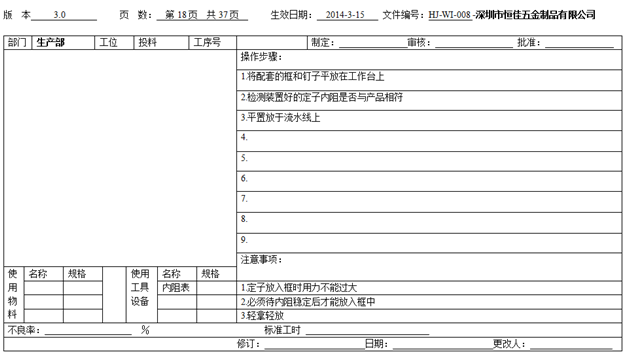

风扇作业流程指导 (18)
操作步骤：1.将配套的框和钉子平放在工作台上,2.检测装置好的定子内阻是否与产品相符,3.平置放于流水线上.
注意事项：1.定子放入框时用力不能过大,2.必须待内阻稳定后才能放入框中,3.轻拿轻放.

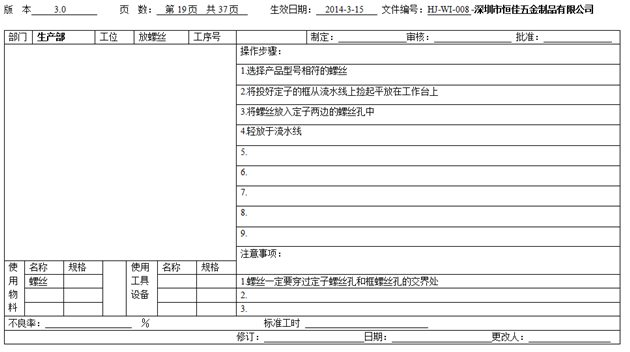

风扇作业流程指导 (19)
操作步骤：1.选择产品型号相符的螺丝,2.将投好定子的框从流水线上捡起平放在工作台上,3.将螺丝放入定子两边的螺丝孔中,4.轻放于流水线.
注意事项：1.螺丝一定要穿过定子螺丝孔和框螺丝孔的交界处.

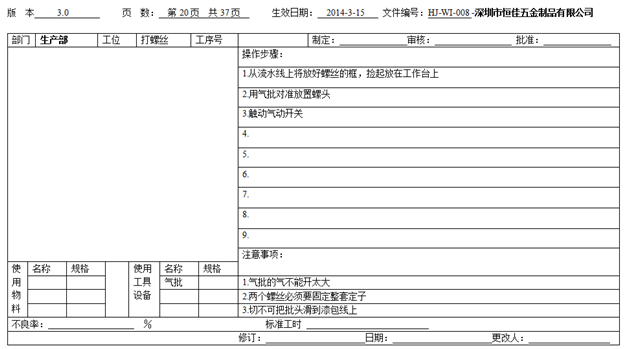

风扇作业流程指导 (20)
操作步骤：1.从流水线上将放好螺丝的框，捡起放在工作台上,2.用气批对准放置螺头,3.触动气动开关.
注意事项：1.气批的气不能开太大,2.两个螺丝必须要固定整套定子,3.切不可把批头滑到漆包线上.

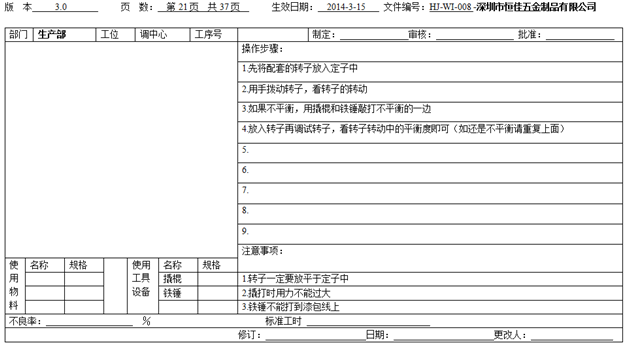

风扇作业流程指导 (21)
操作步骤：1.先将配套的转子放入定子中,2.用手拨动转子，看转子的转动,3.如果不平衡，用撬棍和铁锤敲打不平衡的一边,4.放入转子再调试转子，看转子转动中的平衡度即可（如还是不平衡请重复上面）.
注意事项：1.转子一定要放平于定子中,2.撬打时用力不能过大,3.铁锤不能打到漆包线上.

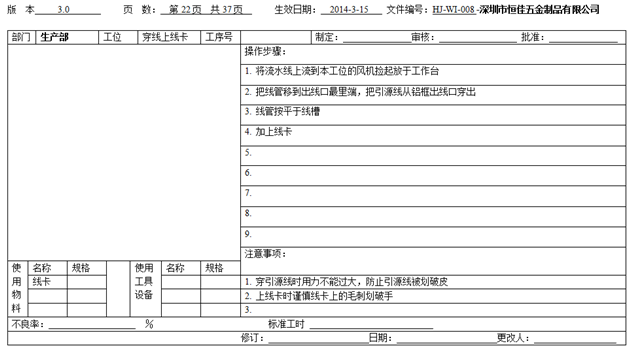

风扇作业流程指导 (22)
操作步骤：1. 将流水线上流到本工位的风机捡起放于工作台,2. 把线管移到出线口最里端，把引源线从铝框出线口穿出,3. 线管按平于线槽.4. 加上线卡.
注意事项：1. 穿引源线时用力不能过大，防止引源线被划破皮,2. 上线卡时谨慎线卡上的毛刺划破手.

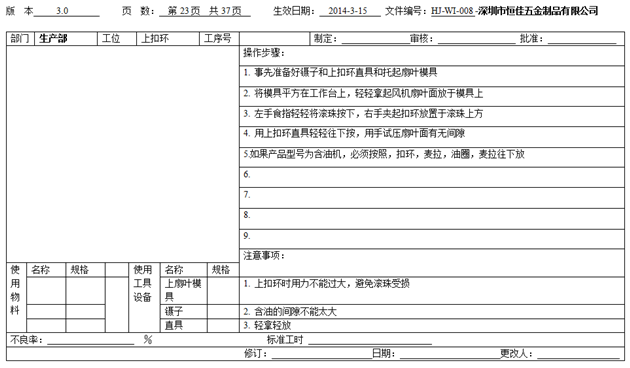

风扇作业流程指导 (23)
操作步骤：1. 事先准备好镊子和上扣环直具和托起扇叶模具,2. 将模具平方在工作台上，轻轻拿起风机扇叶面放于模具上,3. 左手食指轻轻将滚珠按下，右手夹起扣环放置于滚珠上方,4. 用上扣环直具轻轻往下按，用手试压扇叶面有无间隙,5.如果产品型号为含油机，必须按照，扣环，麦拉，油圈，麦拉往下放.
注意事项：1. 上扣环时用力不能过大，避免滚珠受损,2. 含油的间隙不能太大,3. 轻拿轻放.

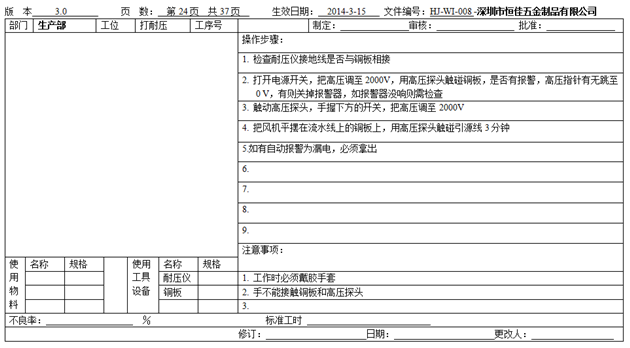

风扇作业流程指导 (24)
操作步骤：1. 检查耐压仪接地线是否与铜板相接,2. 打开电源开关，把高压调至2000V，用高压探头触碰铜板，是否有报警，高压指针有无跳至0 V，有则关掉报警器，如报警器没响则需检查,3. 触动高压探头，手握下方的开关，把高压调至2000V,4. 把风机平摆在流水线上的铜板上，用高压探头触碰引源线3分钟,5.如有自动报警为漏电，必须拿出.
注意事项：1. 工作时必须戴胶手套,2. 手不能接触铜板和高压探头.

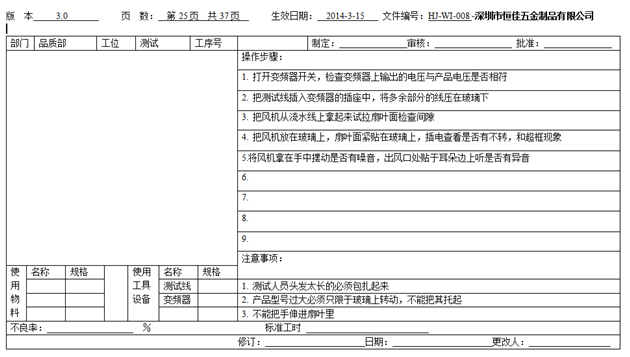

风扇作业流程指导 (25)
操作步骤：1. 打开变频器开关，检查变频器上输出的电压与产品电压是否相符,2. 把测试线插入变频器的插座中，将多余部分的线压在玻璃下,3. 把风机从流水线上拿起来试拉扇叶面检查间隙,4. 把风机放在玻璃上，扇叶面紧贴在玻璃上，插电查看是否有不转，和超框现象,5.将风机拿在手中摆动是否有噪音，出风口处贴于耳朵边上听是否有异音.
注意事项：1. 测试人员头发太长的必须包扎起来,2. 产品型号过大必须只限于玻璃上转动，不能把其托起,3. 不能把手伸进扇叶里.

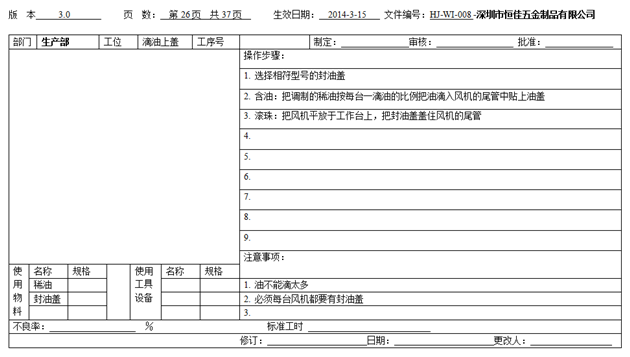

风扇作业流程指导 (26)
操作步骤：1. 选择相符型号的封油盖,2. 含油：把调制的稀油按每台一滴油的比例把油滴入风机的尾管中贴上油盖,3. 滚珠：把风机平放于工作台上，把封油盖盖住风机的尾管.
注意事项：1. 油不能滴太多,2. 必须每台风机都要有封油盖.

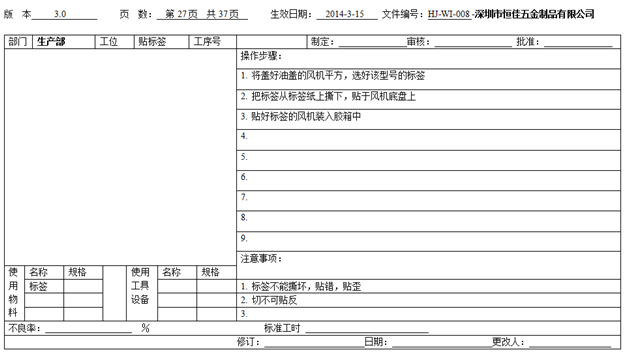

风扇作业流程指导 (27)
操作步骤：1. 将盖好油盖的风机平方，选好该型号的标签,2. 把标签从标签纸上撕下，贴于风机底盘上3. 贴好标签的风机装入胶箱中.
注意事项：1. 标签不能撕坏，贴错，贴歪,2. 切不可贴反.

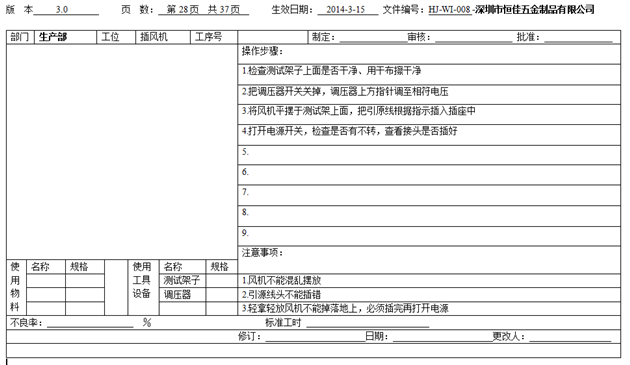

风扇作业流程指导 (28)
操作步骤：1.检查测试架子上面是否干净、用干布擦干净,2.把调压器开关关掉，调压器上方指针调至相符电压,3.将风机平摆于测试架上面，把引原线根据指示插入插座中,4.打开电源开关，检查是否有不转，查看接头是否插好.
注意事项：1.风机不能混乱摆放,2.引源线头不能插错,3.轻拿轻放风机不能掉落地上，必须插完再打开电源.

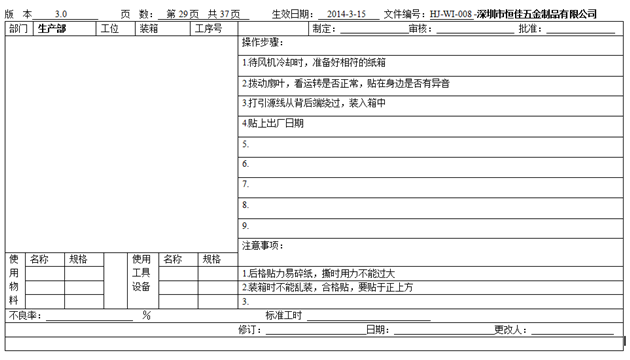

风扇作业流程指导 (29)
操作步骤：1.待风机冷却时，准备好相符的纸箱,2.拨动扇叶，看运转是否正常，贴在身边是否有异音,3.打引源线从背后端绕过，装入箱中,4.贴上出厂日期.
注意事项：1.后格贴力易碎纸，撕时用力不能过大,2.装箱时不能乱装，合格贴，要贴于正上方.

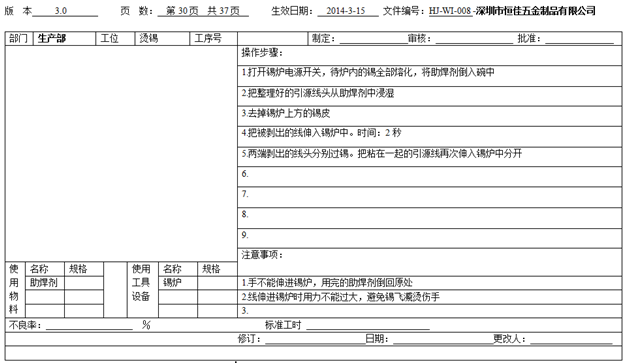

风扇作业流程指导 (30)
操作步骤：1.打开锡炉电源开关，待炉内的锡全部熔化，将助焊剂倒入碗中,2.把整理好的引源线头从助焊剂中浸湿,3.去掉锡炉上方的锡皮,4.把被剥出的线伸入锡炉中。时间：2秒,5.两端剥出的线头分别过锡。把粘在一起的引源线再次伸入锡炉中分开.
注意事项：1.手不能伸进锡炉，用完的助焊剂倒回原处,2.线伸进锡炉时用力不能过大，避免锡飞濺烫伤手.

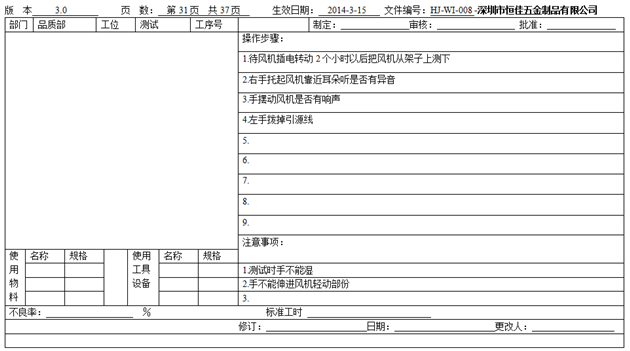

风扇作业流程指导 (31)
操作步骤：1.待风机插电转动2个小时以后把风机从架子上测下,2.右手托起风机靠近耳朵听是否有异音,3.手摆动风机是否有响声,4.左手拨掉引源线.
注意事项：1.测试时手不能湿,2.手不能伸进风机轻动部份.

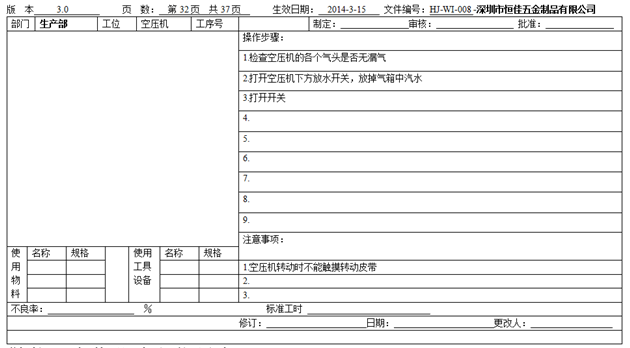

风扇作业流程指导 (32)
操作步骤：1.检查空压机的各个气头是否无漏气,2.打开空压机下方放水开关，放掉气箱中汽水,3.打开开关.
注意事项：1.空压机转动时不能触摸转动皮带.

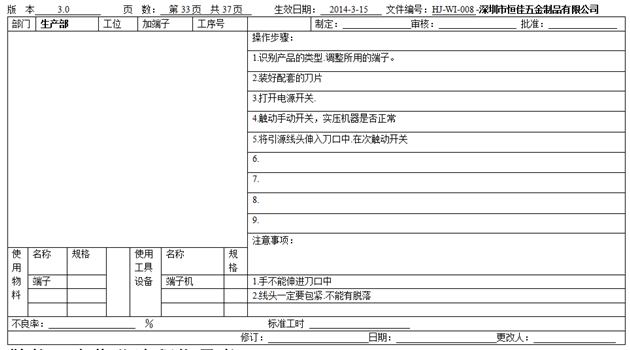

风扇作业流程指导 (33)
操作步骤：1.识别产品的类型.调整所用的端子。2.装好配套的刀片3.打开电源开关.4.触动手动开关，实压机器是否正常,5.将引源线头伸入刀口中.在次触动开关.
注意事项：1.手不能伸进刀口中2.线头一定要包紧.不能有脱落.

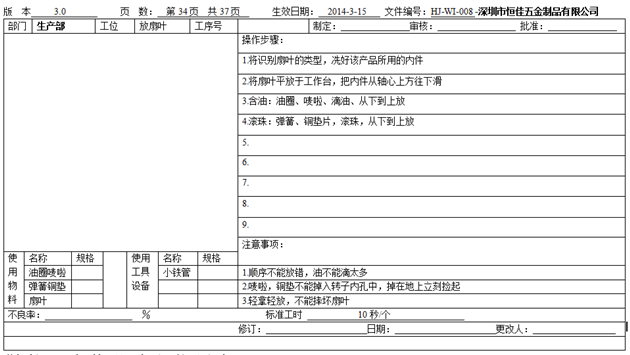

风扇作业流程指导 (34)
操作步骤：1.将识别扇叶的类型，冼好该产品所用的内件,2.将扇叶平放于工作台，把内件从轴心上方往下滑,3.含油：油圈、唛啦、滴油、从下到上放,4.滚珠：弹簧、铜垫片，滚珠，从下到上放。
注意事项：1.顺序不能放错，油不能滴太多,2.唛啦，铜垫不能掉入转子内孔中，掉在地上立刻捡起,3.轻拿轻放，不能摔坏扇叶.

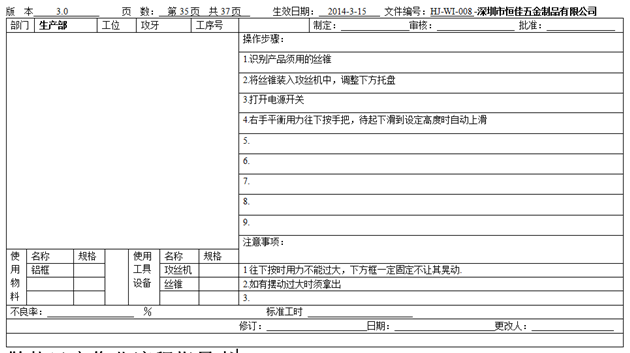

风扇作业流程指导 (35)
操作步骤：1.识别产品须用的丝锥,2.将丝锥装入攻丝机中，调整下方托盘,3.打开电源开关,4.右手平衡用力往下按手把，待起下滑到设定高度时自动上滑。
注意事项：1往下按时用力不能过大，下方框一定固定不让其晃动.2.如有摆动过大时须拿出。

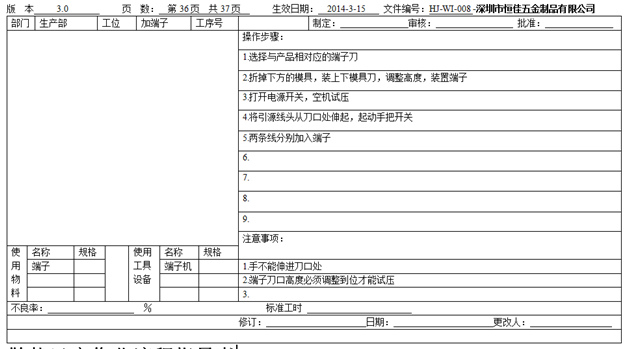

风扇作业流程指导 (36)
操作步骤：1.选择与产品相对应的端子刀,2.折掉下方的模具，装上下模具刀，调整高度，装置端子,3.打开电源开关，空机试压,4.将引源线头从刀口处伸起，起动手把开关,5.两条线分别加入端子.
注意事项：1.手不能伸进刀口处,2.端子刀口高度必须调整到位才能试压.

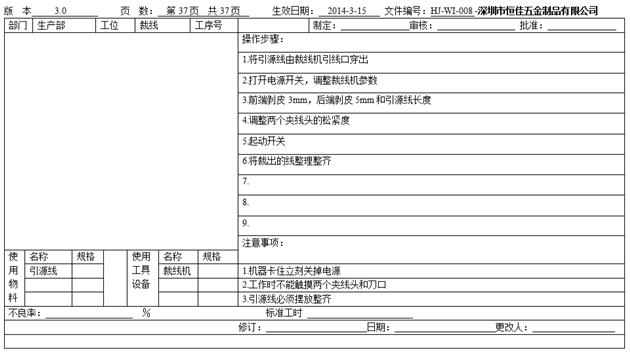

风扇作业流程指导 (37)
操作步骤：1.将引源线由裁线机引线口穿出,2.打开电源开关，调整裁线机参数,3.前端剥皮3mm，后端剥皮5mm和引源线长度,4.调整两个夹线头的松紧度,5.起动开关,6.将裁出的线整理整齐。
注意事项：1.机器卡住立刻关掉电源,2.工作时不能触摸两个夹线头和刀口,3.引源线必须摆放整齐。
